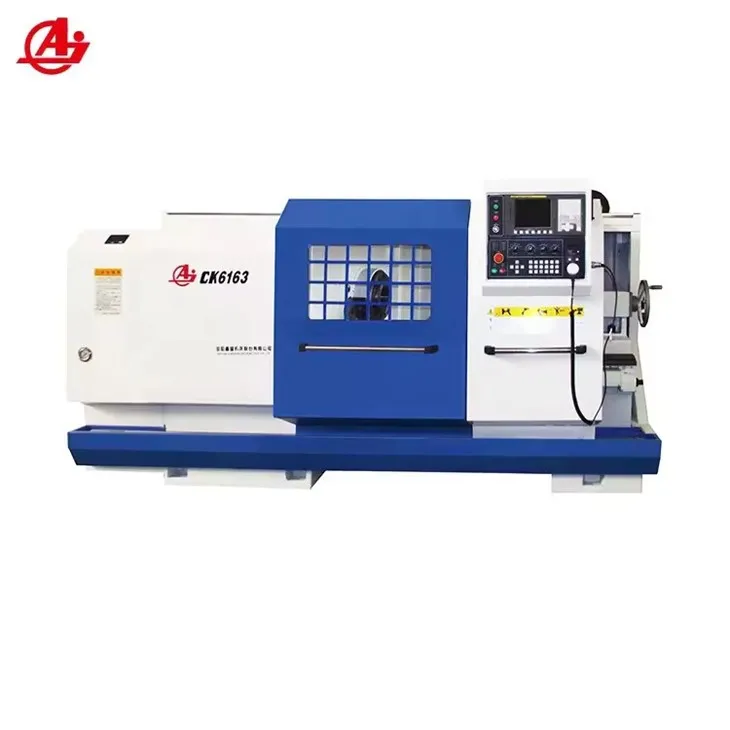

Orodje CNC STRUŽNICA CNC serije CK61

CK61 serija postelje stružnice je struktura v obliki škatle, uporablja visoko standardno lito železo (HT300), eno litje, po drugi obdelavi staranja ima stabilno delovanje; širina vodila (550 mm), dobra togost, antivibracijska sposobnost; Obdelano s srednjefrekvenčnim utrjevanjem in strojno obdelano z uvoženim strojem za brušenje tračnic, da se zagotovi dolgo življenjsko dobo, visoka natančnost in dobro vzdrževanje.

Pošlji povpraševanje

Opis

CK61-en01

CK61-en02

CK61-en03

why chose Anyang lathe

lathe packing

CK61-en06

CK61-en07

Postavka	ENOTA	CK/CKP/CKJ6163	CK/CKP/CKJ6180	CK/CKP/CKJ6194

Zmogljivosti

Zamah nad posteljo	Mm	630	800	940

Nihanje čez voziček	Mm	340	510	650

Največja dolžina obdelovanca	Mm	750 1000 1500 2000 3000 4000 5000 6000

Največja dolžina struženja		600 850 1350 1850 2850 3850 4850 5850

Pan vodila		550

Vreteno

Vretenasti nos		C11

Izvrtina vretena		100

Stožčasta luknja vretena		1:20/120

Razpon vrtljajev vretena	vrt/min	Manjše ali enako 1000	Manjše ali enako 800

Število vrtljajev vretena		CK: Brezstopenjsko/CKP: Brezstopenjsko v 2 prestavah/CKJ: Ročno 12 (6163: Ročno 18)

Sredinska višina od postelje	Mm	315	400	470

Vreči	Mm	325

Krma

Najmanjši prirast krme	Mm	0.001/0.001

Velike hitrosti	mm/min	3000/6000

Največji hod X	Mm	390	475	475

Kupola

Delovni položaj kupole		V4 (V6/H6/H10 neobvezno)

Čas indeksiranja	s	2.4

ponovljivost indeksiranja	Mm	0.008

Odsek stebla orodja	Mm	32X32

Zadnji del

dia repnega peresa	Mm	100

Hod peresa zadnjega dela	Mm	250

Konusna luknja zadnjega dela		Morse5

drugi

Natančnost obdelovanca		IT6~IT7

Hrapavost površine	μm	Ra1.6

Glavna moč	kW	11

Stružnica masa	Kg	5100 5300 5700 6100 7100 8400 9400 10400

Dolžina	Mm	3200 3445 3895 4390 5390 6580 7580 8580

širina	Mm	1800

Višina	Mm	1880/1980/2010

CNC sistem		0i-mate/GSK980TD
